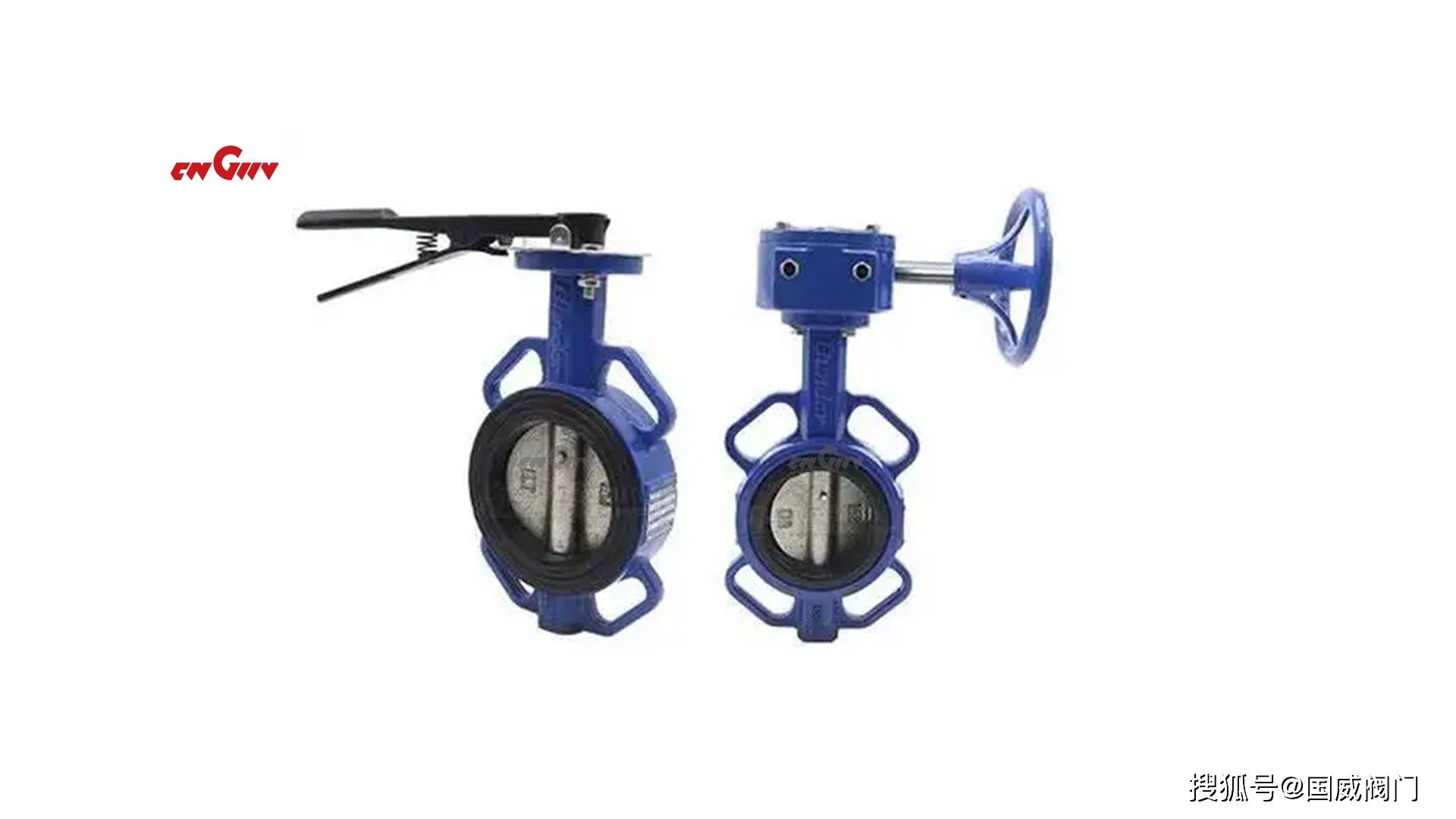

手柄蝶阀与蜗轮蝶阀：结构差异与应用场景全解析

在工业管道系统中，蝶阀因其结构紧凑、启闭迅速的特点被广泛应用。然而，根据驱动方式的不同，蝶阀又分为手柄蝶阀和蜗轮蝶阀两种类型。这两种阀门看似功能相似，但在实际使用中却存在显著差异。本文将从结构原理、操作特点、适用场景等角度，系统分析两者的区别，为工程选型提供参考。

一、核心结构差异：驱动方式决定性能

1. 手柄蝶阀：简单直接的手动控制
2. 手柄蝶阀的核心结构由阀体、蝶板、阀杆和手柄组成。操作时，通过直接旋转手柄带动阀杆转动，使蝶板在阀体内完成90°旋转，从而实现流体的通断控制。其设计简单轻便，但对操作者的力量要求较高，尤其在高压或大口径管道中，手动操作可能较为费力。
3. 蜗轮蝶阀：机械传动的省力设计
4. 蜗轮蝶阀在阀杆上方增加了蜗轮蜗杆传动装置，通过齿轮减速原理将手动输入的扭矩放大。操作者只需转动手轮，即可利用蜗轮蜗杆的啮合传动，以较小的力量驱动大口径蝶板。这种结构不仅省力，还能实现更精准的流量调节。

二、操作性能对比：力量、精度与效率

对比项手柄蝶阀蜗轮蝶阀操作力量需较大手动力量蜗轮减速放大扭矩，操作省力调节精度仅适合全开/全关，精度低配备刻度盘，可精确调节开度启闭速度直接快速传动环节多，速度稍慢抗压能力一般适用于≤1.6MPa低压环境可承受≥2.5MPa中高压工况

典型案例：

• 某化工厂DN300管道需频繁调节介质流量，若使用手柄蝶阀，工人需频繁大力操作，易疲劳且难以精准控制；改用蜗轮蝶阀后，操作力矩降低70%，配合刻度盘实现流量微调。

三、适用场景：按需选择的关键指标

1. 手柄蝶阀的典型应用

• 小口径管道（DN15~DN200）：如建筑给排水、暖通空调系统。
• 低压环境：常压或低压（≤1.6MPa）的清水、气体介质。
• 非频繁操作场景：消防栓、设备检修口等无需频繁启闭的位置。

1. 优势总结：成本低、体积小、维护简单。
2. 蜗轮蝶阀的核心价值

• 大口径管道（DN200以上）：石油输送主管道、污水处理厂进水阀。
• 中高压系统（2.5~10MPa）：化工反应釜进出口、电站循环水系统。
• 需精准控制的工况：配合电动执行器实现自动化流量调节。

1. 扩展性：蜗轮箱可升级为电动/气动驱动，适应工业4.0智能化需求。

四、经济性与维护成本分析

• 采购成本：
• 手柄蝶阀价格约为蜗轮蝶阀的1/3~1/2，但在大口径场景中，蜗轮蝶阀的性价比更优。例如DN400阀门，若强行使用手柄操作可能导致阀杆变形，维修成本远超差价。
• 维护要点：
• 手柄蝶阀需定期检查手柄连接处是否松动；
• 蜗轮蝶阀需每半年对蜗轮箱加注润滑脂，防止齿轮磨损。

五、未来趋势：智能化升级路径

随着工业自动化发展，传统蜗轮蝶阀正逐步向智能控制转型：

1. 电动蜗轮蝶阀：集成伺服电机，支持PLC远程控制；
2. 物联网阀门：内置传感器实时监测流量、压力数据；
3. 安全联锁设计：通过蜗轮自锁功能防止误操作引发事故。

结语

手柄蝶阀与蜗轮蝶阀的选择本质上是效率与成本的平衡。在小型低压系统中，手柄蝶阀凭借经济性占据优势；而在大中型工业场景中，蜗轮蝶阀的省力操作、高扩展性则成为刚需。工程师需综合评估管道参数、操作频率及未来升级空间，才能实现阀门选型的最优解。
