国威说阀：通风蝶阀的特点及应用

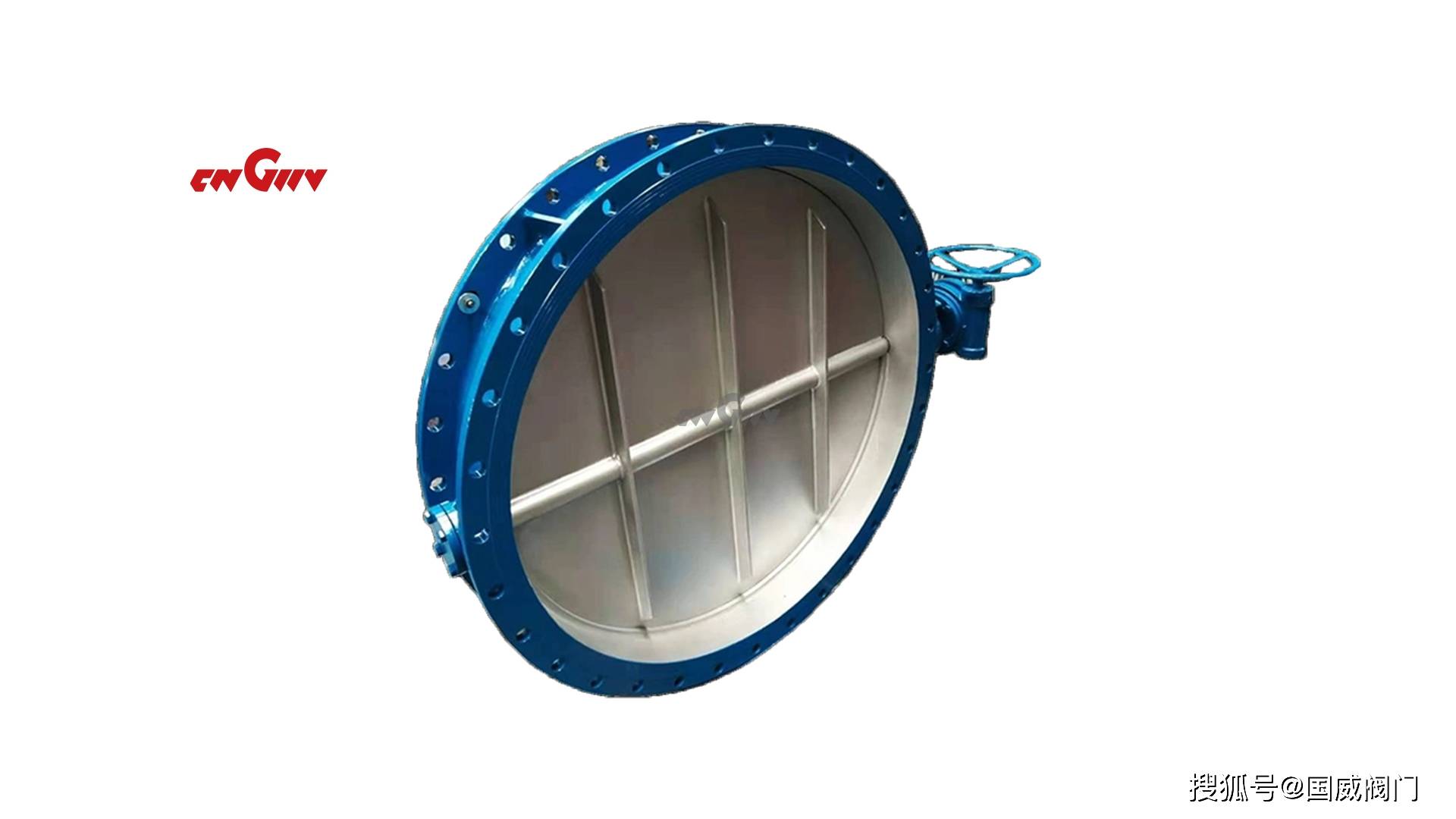

通风蝶阀是一种常见的流体控制设备，广泛应用于通风、空调、除尘等系统中，主要用于调节或切断气体介质的流动。其结构特点和优势如下：

一、结构特点

  1. 简单紧凑的设计
  • 由阀体、阀板（蝶板）、阀杆、密封圈和驱动装置（手动、气动或电动）组成，结构简单，体积小，占用空间少。
  • 阀板多为圆盘形，通过绕阀杆轴线旋转（0°~90°）实现启闭或流量调节。
  1. 轻量化材质
  • 阀体和阀板常采用碳钢、不锈钢或铝合金，部分工况下会衬覆防腐材料（如氟塑料），适应通风系统的轻负荷需求。
  1. 法兰连接方式
  • 阀体两端多采用法兰连接，便于与管道快速安装，密封性能可靠。
  1. 密封结构
  • 常用软密封（橡胶、聚四氟乙烯）或金属密封，根据介质温度和压力选择。通风系统通常对密封要求适中，软密封即可满足。
  1. 驱动方式灵活
  • 支持手动（手柄、蜗轮）、气动、电动等多种驱动方式，适应不同自动化需求。

二、主要优势

  1. 启闭迅速，调节性能好
  • 阀板旋转角度小（90°即可全开/全关），操作简便，可快速调节介质流量。
  1. 流阻小，节能高效
  • 全开时阀板对介质流动阻碍小，压力损失低，尤其适合大流量、低压差的通风系统。
  1. 成本低廉，维护方便
  • 结构简单，零部件少，制造成本低；密封圈更换容易，维护成本低。
  1. 适用范围广
  • 耐温范围宽（软密封一般-20℃~200℃，硬密封可达更高温度），可用于含尘气体、腐蚀性气体（需选防腐材质）等工况。
  1. 安装灵活
  • 可水平或垂直安装，对管道方向无特殊要求，适应复杂空间布局。

三、典型应用场景

  • 通风系统：调节送风、排风量，如厂房、楼宇通风。
  • 除尘环保：控制含尘气体流量，如除尘管道。
  • 空调系统：调节冷热风分配。
  • 轻工业：食品、制药等对洁净度要求较高的气体输送。

四、注意事项

  • 密封限制：软密封蝶阀不适合高压或高磨损介质。
  • 压差要求：通风蝶阀通常用于低压差环境，高压差需选用特殊结构。
  • 定期维护：长期使用后需检查密封圈磨损情况，避免泄漏。

通过上述特点，通风蝶阀成为经济高效的流体控制解决方案，尤其适合大流量、低压通风系统的需求。
