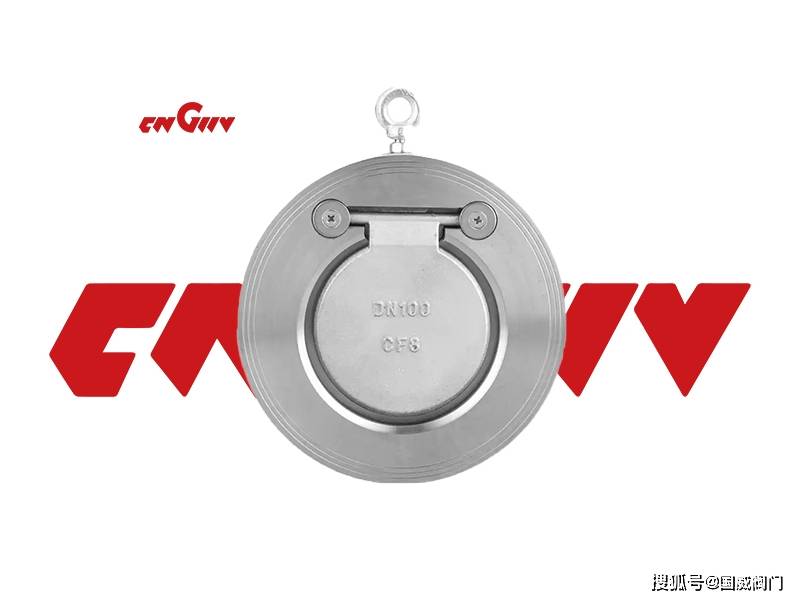

对夹单瓣止回阀

对夹单瓣止回阀是一种用于防止介质倒流的自动阀门，它采用对夹式连接，具有结构紧凑、安装方便等特点。以下是其详细介绍：

结构与类型

  • 结构组成：主要由阀体、阀瓣、密封圈等零部件组成。部分对夹单瓣止回阀的阀瓣上还装有弹簧。
  • 类型：根据阀瓣的运动方式，可分为对夹单瓣升降式止回阀和对夹单瓣旋启式止回阀两种。其中，升降式止回阀的阀瓣沿着中心定位作升降运动。旋启式止回阀的阀瓣则绕着销轴旋转。

工作原理

  • 对夹单瓣升降式止回阀：当介质正向流动时，介质压力推动阀瓣上升，阀瓣沿着中心定位升起，开启阀门，介质顺利通过。当介质停止流动或倒流时，阀瓣在自身重力和弹簧力的作用下迅速关闭，阻止介质倒流。
  • 对夹单瓣旋启式止回阀：介质正向流动时，推动阀瓣绕销轴旋转，阀瓣开启，介质通过。当介质倒流时，阀瓣在介质反向压力和自身重力作用下，绕销轴旋转关闭，防止介质倒流。

特点

  • 结构紧凑：结构长度短，体积小、重量轻，占用空间小，便于安装在空间受限的场所。
  • 关闭迅速：阀瓣关闭快速，能有效减小水锤压力，保护管道系统。
  • 流阻小：流道通畅，流体阻力小，介质流动顺畅。
  • 密封性能好：动作灵敏，密封可靠，可有效防止介质泄漏。
  • 安装方便：水平管道或垂直管道均可使用，安装方式灵活。

技术参数

  • 公称通径：一般为 DN50-DN600。
  • 公称压力：通常在 1.0-2.5MPa 之间。
  • 适用温度：一般为 - 20℃-450℃，具体取决于阀体材料和密封材料。
  • 适用介质：适用于水、污水、空气、食品、药品、各种油类、酸类、一般化学介质等。

型号表示

根据《JB/T 8937-2010 对夹式止回阀》标准，对夹单瓣升降式止回阀型号为 H71，对夹单瓣旋启式止回阀型号为 H74。例如，H71H-16Q 表示公称压力为 1.6MPa，阀体材料为球墨铸铁的对夹单瓣升降式止回阀；H74X-10 表示公称压力为 1.0MPa，密封面材料为橡胶的对夹单瓣旋启式止回阀。

应用领域

广泛应用于给水系统、石油、化工、冶金等工业部门，尤其适用于对安装空间有限制的场所。

安装注意事项

  • 安装时要注意介质的流向，确保阀门上的箭头方向与介质流向一致。
  • 水泵出口处安装对夹式止回阀时，直管段距离应在 6 倍管径以上。在弯管附近安装时，直管段距离应在 4 倍管径以上。
